布匹加工軋花機輥筒模溫機——應用案例

案例介紹

在紡織后整理加工中，軋花機通過高溫壓軋使布匹表面形成立體花紋。這一工藝對輥筒溫度穩定性要求較高，尤其是部分特殊面料需要長時間保持250℃的恒溫。

紡織企業軋花機輥筒采用內部流道結構，原加熱方式無法滿足高精度控溫需求。實際生產中，溫度偏差超過±5℃時，布匹合格率明顯下降。需通過外部輔助設備實現均勻加熱，同時避免輥筒表面溫差。

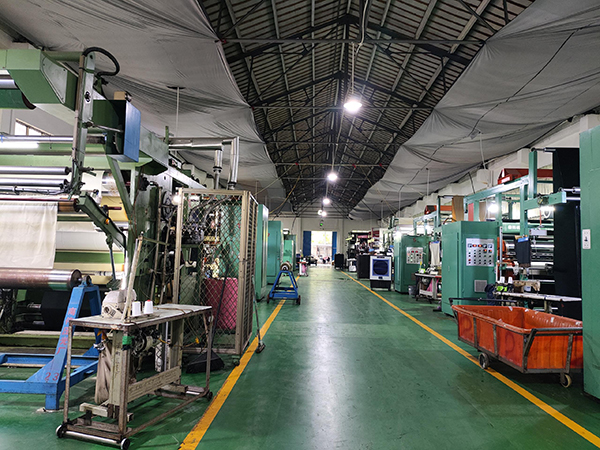

案例現場

布匹加工軋花機輥筒模溫機

選用設備

產品名稱：高溫模溫機

機器型號：EUOT

溫控范圍：80~300°C

傳熱媒介：導熱油

控溫精度：PID±0.5℃

出力選擇：交流接觸器

加熱功率：100-2400KW（可定制）

案例特點

解決方案采用輥筒模溫機，通過DN50法蘭接口與輥筒流道連接，形成閉式循環系統。導熱油在250℃工況下循環，輥筒溫度波動控制在±1℃以內。輥筒模溫機內置多級安全保護，避免超溫或油路堵塞問題。調試后，布面花紋清晰度提升，且未出現因溫度不均導致的色差或變形。

輥筒的流道設計和熱媒循環方式直接影響控溫效果。輥筒模溫機選型時需匹配輥筒容積、熱負荷及升溫時間等參數，單靠提高加熱功率反而可能加劇溫度不穩定。
