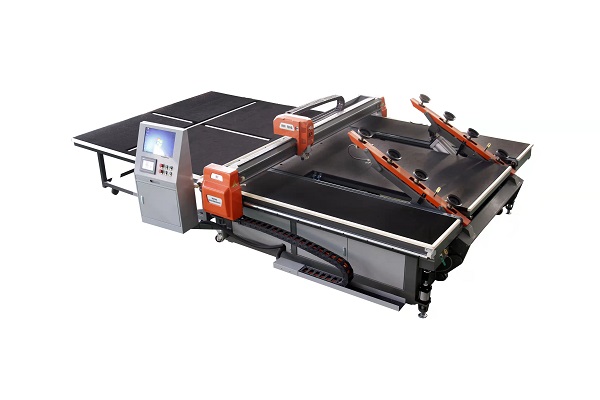

超薄玻璃上片切割一體機
2022/3/23
*鉆孔定位功能：異形圖庫中提供打孔預定位功能。
*刀頭保護功能：應具備機械保護功能，杜絕所有碰撞的可能性。
*異形切割：設備能精確自動切割任何直線、斜線或異形
*行程保護 ：設備的最大行程具有機械及電氣的雙重保護，
*操作記錄：自安裝之日起，所有操作過程、故障信號等完整的記錄自動儲存于硬盤中。于故障時可
隨時通過此數據判讀該機的運轉狀態。
*生產管理：自動統計開機時間，切割延長米，便于生產管理及考核實際工作狀態，可作為新資、考勤的數據依
據。
*工作預估：該軟件可快速演算實際切割時間，便于用戶制定生產計劃及生產工序安排。
＜切割壓力調整功能：任何切割壓力調整可借由鍵盤直接調整，無需人工手動操作
一)、RF-2520上片部分
技術參數：
1入 上片尺寸范圍：最小上片 1200*700
最大上片尺寸：2500*2000mm
2） 上片厚度：1~3mm.
3） 最快上片周期：15-25（可調）
4） 最大上片附荷：300KG
5入 單側上片臂數量：4個臂。
6）單臂吸盛數：4個
⑦),安裝電源：380V/50HZ（特殊情況可根據客戶要求調整）
8）安裝功率：10kW
9） 壓縮空氣：0.3Mpa
10） 真空壓力：-50~9oKpa（根據玻璃厚度可調
（二)、RF-2520 型全自動切割機
基本性能：
1. 設備規格：
*可切割玻璃最大尺寸：2500*2000mm
*工作臺高度：900士50mm.
*切割厚度：1~3mm
2.切割參數：
*直線平行度：s0.25mm/m
*對角線精度：50.25mm/m（以上精度以掰片前切割線精度為準）
*切割橋直線速度：0~160m/min.（可調）
*切割橋加速度≥3.0m/s2
*刀頭架直線速度≥150m/min
*刀頭架加速度≥6.0m/s2
*切割頭定位精度誤士0.15mm
3、電源/功率：
*安裝電源要求：380V/5OHZ
*壓縮空氣：0.8PA。
4.設備性能
*設備框架：經過處理
*切割刀座：360 度旋轉，刀頭上下式切割（可準確切割任何直線及各種異形的玻璃）
*臺面：黑絕緣板
*定位系統：機械定位和光電掃面定位
* 供油方式：自動注油。和下刀同步
5、機械部分
*齒條：日本KHK 斜齒條
*導軌：臺灣上銀（方導軌）
* 時效處理龍門
*刀輪/輪夾：德國玻勒。
6、電器部份
*采用國產電腦主機，微軟視窗界面。
*電壓：380V/50Hz。
*電機：德國伺服電機
*接近開關：施耐德(法國)
*控制卡：寶倫(美國 GELTU)
*主要電器原件：貝福特（中德合資）
*氣動比例閥：日本 SMC
7、軟件
*美國：GELIU
*具有下刀限位保護功能.
*可自動計算產能功能。
*帶多種切割圖庫。（可方便繪圖及操作）
*AUTO CAD 繪圖軟件配套兼容。
*具有自動修正功能。確保切割精度.
*切割路徑選擇功能。確保達到最佳切割速度。
*自動調試切割刀壓，快速準確穩定。
*異形切割自動加壓，可迅速有效保證切割效果。
*原點補正功能?？啥卧O(shè)定原點。
*操作輸入：鍵盤與鼠標。中/英文對話界面
*具有異形切割刀壓自動調解功能，確保切割最佳效果。
*異型模板掃描：具備各種（含異形）模板進行逐點式掃描后轉化成 CAD 圖形功能。
* 優化壓力及速度：依圖型、直線、孤線、內彎曲、外彎起點、終點：加速段、減速段等全自動優化調整輸出
合適壓力及速度。
*異形圖庫：含有多種異型軟件國庫，此圖庫能滿足所有可能性的需要。
*異形優化：幾何圖形庫中的異形可依訂單需求，任意更改尺寸、自由旋轉，左右橫移，相互組合。
*中文操作界面：人機對話應采用全中文菜單.
